煤矿用托盘式顶板离层指示仪

泰安华纳机电

托盘式顶板离层仪是一种用于监测煤矿井下顶板岩层移动情况的仪器。以下是关于它的详细介绍：
工作原理：

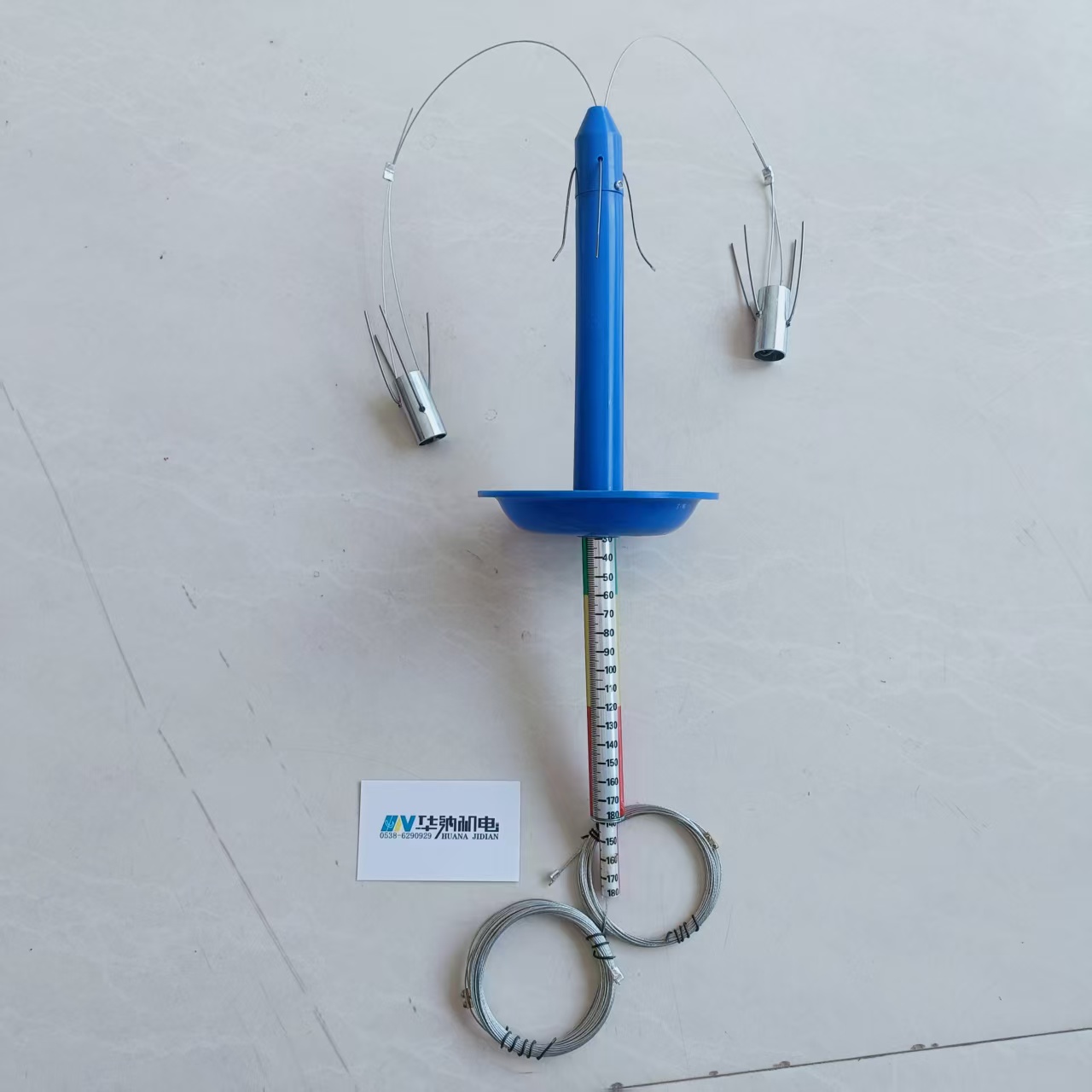

托盘式顶板离层仪采用机械式位移测量原理。其核心结构由基点锚头、测绳、套筒、内测筒、外测筒组成。深基点锚头固定在钻孔深部稳定岩层，浅基点锚头固定在锚杆端部附近。当顶板发生离层时，锚杆范围内离层表现为顶板沿外测筒下移，外测筒标尺直接显示离层值；锚杆范围外离层则是外测筒不动，内测筒沿套筒下滑，内测筒标尺显示离层值，总离层值为内外测筒读数之和。
特点：
采用纯机械结构，无需电源，具有高可靠性、长寿命、低成本的优势，且操作简单，通过直观的机械指针或刻度盘实时显示顶板离层位移量，方便工作人员读取数据。
技术参数：
以 LBY-2 托盘式顶板离层仪为例，其测量点数为 2 个，大量程为 200mm，读数精度为 1mm，安装锚孔直径为 28-42mm。
应用场景：
主要应用于煤矿、金属矿等地下开采场景。在煤矿中，可用于巷道掘进工作面，实时监测掘进过程中顶板离层动态，预警冒顶风险；也可用于采煤工作面回风巷、运输巷，长期监测采动影响下顶板稳定性，评估支护效果，预防大面积顶板垮落事故；在地质构造复杂区域，如断层、褶皱、陷落柱等，可加密布点监测顶板离层，为过构造带安全措施提供数据支撑。
安装方法：
首先用锚杆钻机打眼，钻头采用规格为 Φ27mm 或 Φ28mm 的合金钢钻头和中空六棱钎子，眼要垂直巷道顶板。然后用锚索将深部基点锚固器推入孔中直至设计位置，抽出锚索后，手拉钢丝绳确认锚固牢固，再将浅基点锚固器推入孔中设计位置，同样确认锚固牢固。最后将离层仪白色 PVC 套管推入孔中，将两测点指示刻度尺与红色套管一端对齐，将绳卡死，并截去多余钢丝绳。
