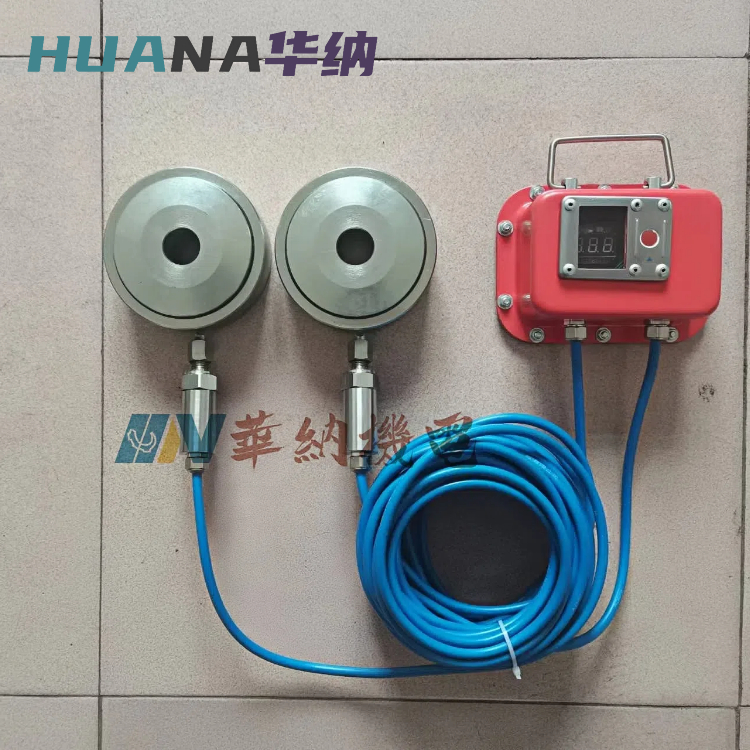

矿用双通道锚索应力传感器

泰安华纳机电

数显式双通道锚索测力计是一种用于测量锚索拉力的仪器，可同时监测两个通道的锚索应力变化，能实时显示测量数据，广泛应用于矿山、水利、交通等领域。以下是其相关介绍：
结构组成
主要由测力钢筒、保护外护筒、振弦式应变计、锚垫板、引出电缆等组成。测力钢筒是承受荷载的主要部件，振弦式应变计则用于感知钢筒的变形，从而测量出锚索的拉力。
工作原理
在测力钢筒上均布着数支振弦式应变计，当荷载使钢筒产生轴向变形时，应变计与钢筒产生同步变形，变形使应变计的振弦产生应力变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出引起受力钢筒变形的应变量，代入标定系数可算出锚索测力计所感受到的荷载值。
技术特点
双通道测量：可同时监测两根锚索的拉力，提高测量效率，便于对比分析不同锚索的受力情况。
数显功能：能将测量数据以数字形式直观显示，方便读取和记录，减少人为读数误差。
精度高：具有较高的测量精度，如 MCS-400 型数显锚索测力计测量误差为 ±4.0%（F．S）。部分高端产品分辨率可达 0.01% FS。
稳定性强：采用振弦式传感器等技术，经过多种老化处理，在大载荷作用下具有良好的长期稳定性。
抗干扰能力强：数字信号检测，信号长距离传输不失真，且采用抗干扰电缆，能有效抵御外界电磁干扰。
适应范围广：部分产品具有防水、防爆等功能，如 MCS-400 型为矿用本质安全型，适用于煤矿井下等恶劣环境。
技术参数
量程：不同型号的量程不同，如 MCS-400 型测量量程为 0～400KN，而 MGH 型锚索测力计的量程范围为 200kN 至 10000kN。
工作电压：如 MCS-400 型工作电压为 DC3.6V，由一节 ER18505 锂亚硫酰氯电池供电。
防护等级：部分产品防护等级较高，如 MCS-400 型外壳防护等级为 IP54，能有效防止灰尘和水的侵入。
展示价格随市场行情波动，详情请致电咨询。
